簡介:
可插卡Modbus讀卡器YW-641包括YW-641NA和YW-641MA是遵循Modbus協議的一款IC卡讀卡器.。這款讀卡器專爲PLC和組态而設計和研發的新一代讀寫器，採用網線或者485可以直接連接PLC，使得PLC連接RFID讀寫器更方便，更高效。YW-641採用寬電壓設計，9到24VDC皆可爲其供電 ，爲現場供電減輕瞭布線負擔。另外這款讀卡器採用奶白色雙層外殼設計，時尚美觀。
技術參數
支持卡: ISO14443A卡 ，S50，S70等
採用以太網Modbus TCP總線,快速穩定可靠
更适合全工業環境
帶一個指示燈
讀寫距離: 小於10cm
支持卡: ISO14443A卡，S50，S70等
供電: +9V到+24VDC
接口:YW-641NA以太網Modbus TCP，YW-641MA Modbus RTU
與PLC直接連接
尺寸: 108mm*76m*15m
支持開發環境：PLC, Windows，與PLC直接連接
| 型号 |
接口 |
協議 |
| YW-641MA |
帶隔離的RS485 |
Modbus RTU |
| YW-641NA |
以太網 |
Modbus TCP |
YW-641規格書下載,包含YW-641MA和YW-641NA
YW-641NA用戶手冊簡易版下載
YW-641外殼尺寸圖下載

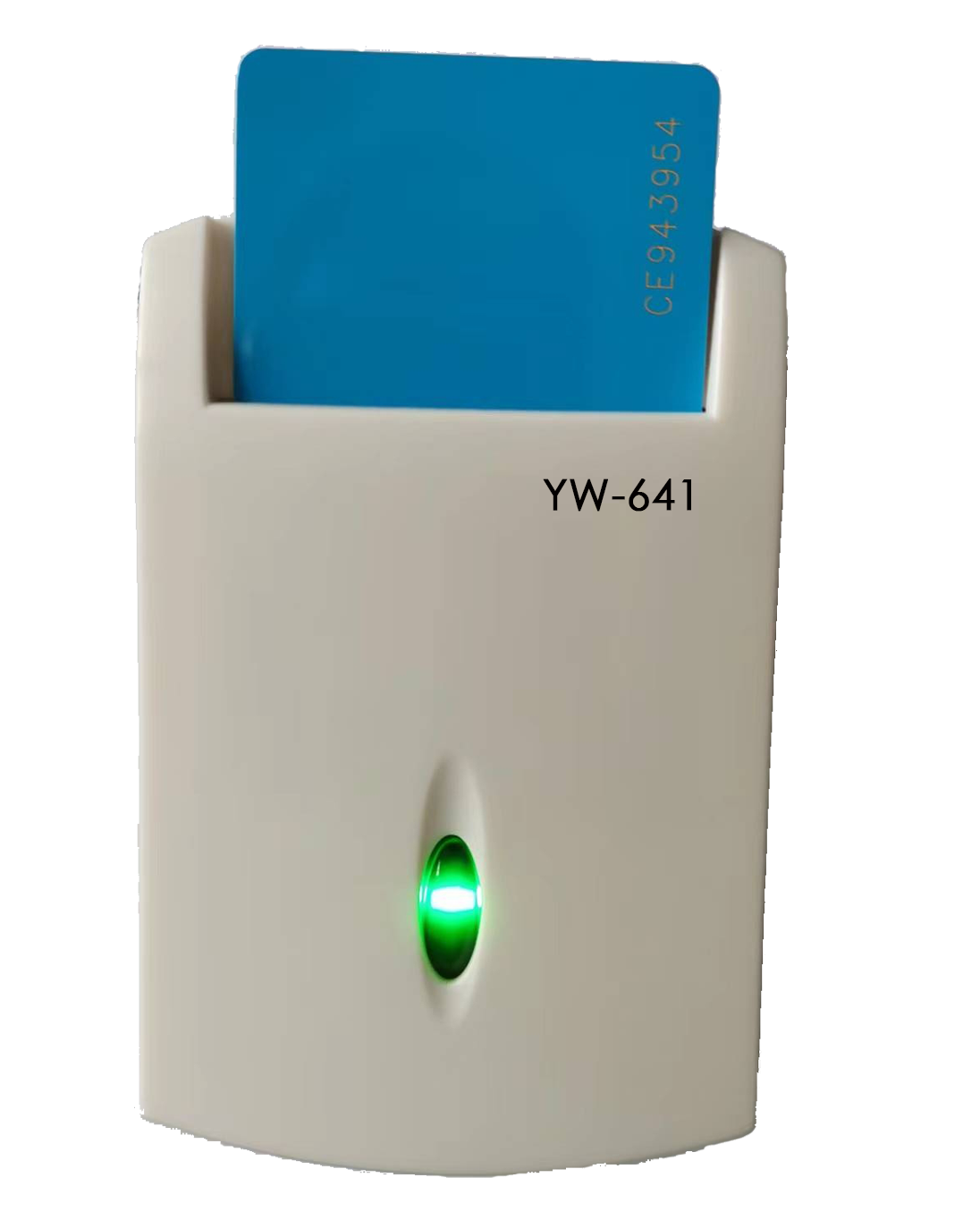

YW-641外觀
YW-641外觀採用奶白色設計，前面紅綠雙色LED燈，後方RJ45網口插座或者焊接數據線，方便安裝，電源線採用焊接方式，杜絕插頭接觸不良。
Modbus讀卡器YW-641寄存器列表：
PLC可以通過網線直接與YW-641讀寫器連接，使用通用的外部寄存器讀和寫來完成對IC讀寫器的控制 。
寄存器說明
| 寄存器地址 |
寄存器名稱 |
寄存器默認值 |
寄存器值說明 |
| 0x0001 |
波特率和ID |
0x0301 |
波特率03代表19200，ID爲01 |
| 0x0002 |
讀卡參數 |
0x0030 |
卡類型 ：S50/S70和其兼容卡。
讀到卡後蜂鳴器響一聲，LED閃一下。
使用密鑰寄存器密鑰進行認證，即0x000B到0x000D。
認證模式：A密鑰 |
| 0x0003 |
LED燈和蜂鳴器控制 |
0x0000 |
可以單獨控制蜂鳴器 |
| 0x0004到0x0007 |
卡片序列号 |
0x00000000000000 |
卡片的序列号共7個字節，部分卡号爲4個字節，則後面的字節以0填充。 |
| 0x0008 |
卡片操作 |
0x0000 |
可以執行讀塊或者寫塊操作 |
| 0x0009 |
卡片操作執行狀态 |
0x0000 |
讀塊和寫塊的執行結果
0x00爲成功
其他爲失敗 |
| 0x000A |
要讀寫的塊号設置 |
0x0000 |
要讀寫的塊号和塊數量設置 ，禁止跨扇區讀寫。 |
| 0x000B到0x000D |
密鑰寄存器 |
0xFFFFFFFFFFFF |
存儲用於認證的密鑰 |
| 0x0010到0x002F |
塊數據寄存器 |
0x00000000000000000000000000000000
0x00000000000000000000000000000000
0x00000000000000000000000000000000
0x00000000000000000000000000000000 |
塊數據 ，共64字節，即可以讀寫多4個塊 ，每個塊的數據按順序排列。 |
豐富的開發資料
計算機端演示配置程序
在線開發資料， Modbus讀卡器開發指南
Modbus讀卡器開發指南包括寄存器地址介紹，開發的流程圖，開發筆記等等。
|
