Modbus讀卡器如何讀取IC卡數據

Modbus讀卡器，不管是485接口的 YW-630MA， YW-631MA，還是以太網接口的 YW-630NA， YW-641NA， 讀取IC卡卡号和操作流程都是一樣的，讀取數據流程也是一樣的。Modbus讀卡器數據對應的寄存器地址位40016及以後的寄存器，讀卡器讀到數據後，将依次從40016往後填充， PLC隻需要直接讀取這些數據寄存器即可。如果是西門子的PLC，由於基址不一樣，對應的寄存器地址從40017開始。

對於Modbus RTU的讀卡器，我們先需要初始化485信息：

然後按照項目需求，讀取40016開始地址的n個寄存器的值

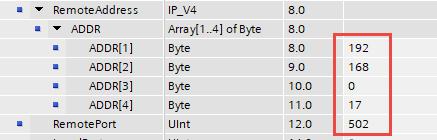

對於ModbusTCP的讀卡器，PLC梯形圖如下：

配置好Modbus讀卡器的IP地址和端口号，就可以讀取數據瞭。

Modbus讀卡器讀取IC卡數據，有兩種方式可以採用：

一、採用固定配置方法

這種方法适用於總是讀取固定的數據塊。配置對應的掉電保持寄存器，配置一次即可。可以配置成讀卡器自動讀取IC卡某塊數據，當讀卡器讀到卡後，先将卡号填充到卡号寄存器，然後讀取 配置的塊數據，並填充到40016及以後的寄存器。

如果要自動讀取數據塊， 則在配置上首先要選擇自動讀數據塊，然後選擇讀數據塊适用地址寄存器40101。 然後在40101寄存器中設置，要讀取的塊号：

二、採用程序語句讀取

根據需求，有的卡片可能需要讀取數據後然後再寫數據。這時候當讀到卡号後，再執行40008寄存器=1讀取數據塊或者40008=2寫數據塊。
